CONVERTIDORES DE TENSION
SERIE CCC
Convertidores de corriente continua para montaje en panel vertical, en tableros eléctricos.
Se aplican tanto para el campo industrial, informático o de comunicaciones.
Una amplia gama de tensiones de entrada, salida y de potencia de trabajo. Se caracterizan por su alto rendimiento y buena regulación de salida.
Ver PDF
Entrada:Tensión de entrada nominal (12...250 Vcc)+25% -20%.
Protecciones: Contra transitorios, Clase D, según E DIN VDE 0675.PG.PR.1189.
Por límite de corriente pico de arranque. Fusible interno en entrada.
Conexiones:Por bornera en panel frontal, +, - y T.
Salida:Tensión y corriente según tabla.
Regulación:< +/-1 %.
Ripple sofométrico:<2 mVpso.
Protecciones: Por sobrecarga y/o cortocircuito, por límite de corriente.
Por sobre tensión, por autobloqueo. Repone al apagar línea o retorno situación normal.
Conexiones:Por bornera en panel frontal, +, - y T.
Señalización luminosa:Led de salida presente en panel frontal.
Teleseñal:De falla línea o convertidor por contacto seco. (opcional, agregar sufijo F).
Temperatura ambiente de trabajo:-15ºC a 45 ºC.

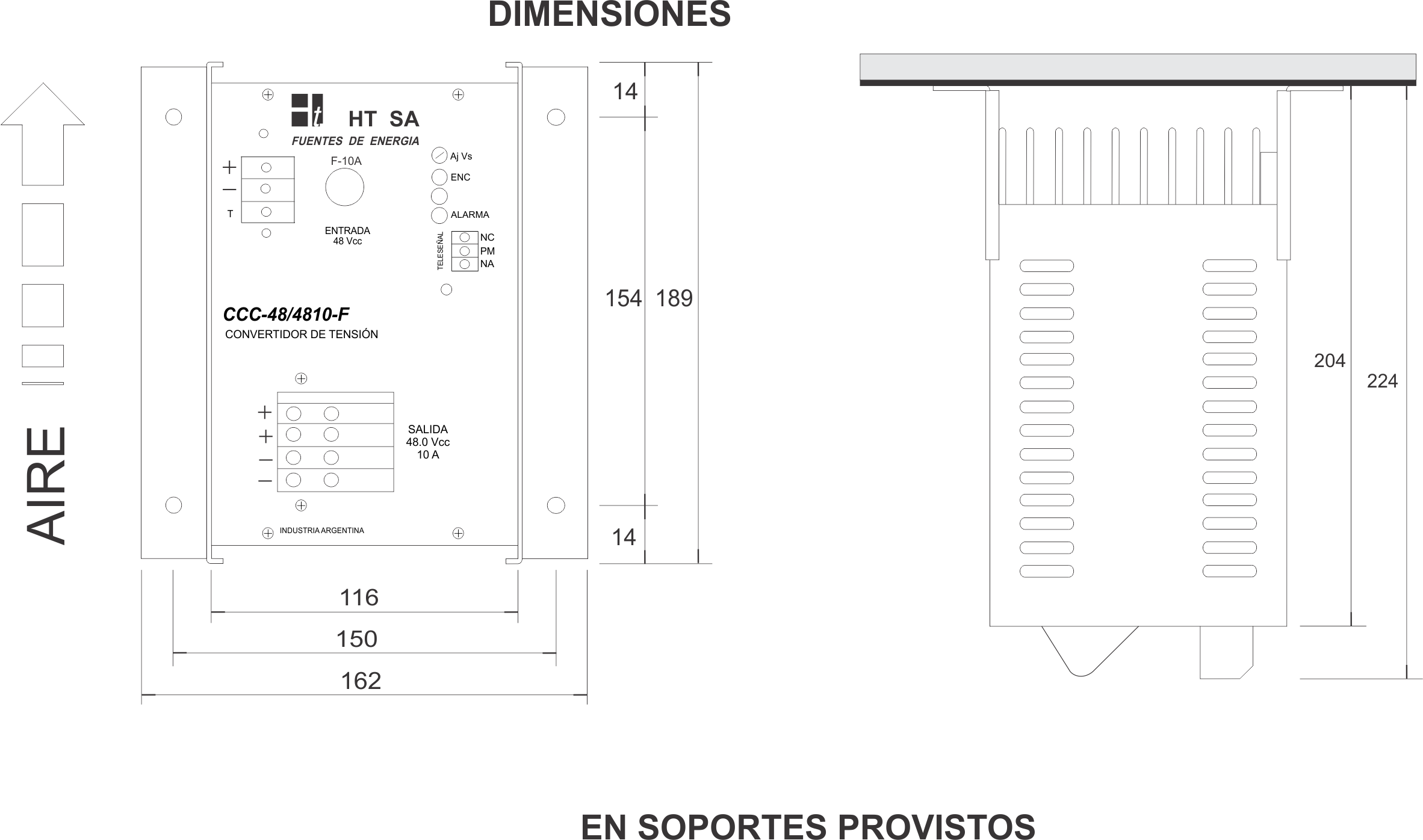

Dimensiones:Alto: 189 mm; Ancho: 116 mm; Profundidad: 224 mm; Para tablero.

V Nominal Entrada Modelo V Salida Aj Mínimo I Máxima P Máxima
Vcc Vcc Vcc Amp WatTs
12 CCC-12/0520-H 5,0 +/-1 20,0 100
12 CCC-12/1220-H 12,0 +/-2 20,0 240
12 CCC-12/2410-H 24,0 +/-2 10,0 250
12 CCC-12/4805-H 48,0 +/-2 5,0 250
24 CCC-24/0520-H 5,0 +/-1 20,0 100
24 CCC-24/1220-H 12,0 +/-2 20,0 240
24 CCC-24/2410-H 24,0 +/-2 10,0 250
24 CCC-24/4805-H 48,0 +/-1 5,0 250
48 CCC-48/0520-H 5,0 +/-1 20,0 100
48 CCC-48/1220-H 12,0 +/-2 20,0 250
48 CCC-48/2425-H 24,0 +/-2 25,0 600
48 CCC-48/4810-H 48,0 +/-2 10,0 500
48 CCC-48/110-05-H 110,0 +/-2 5,0 550
110 CCC-110/0520-H 5,0 +/-1 20,0 100
110 CCC-110/1220-H 12,0 +/-2 20,0 240
110 CCC-110/2425-H 24,0 +/-2 25,0 600
110 CCC-110/4810-H 48,0 +/-2 10,0 500
110 CCC-110/110-05-H 110,0 +/-2 5,0 550
250 CCC-250/2425-H 24,0 +/-2 25,0 600
Si el equipo que busca no se encuentra en el listado, ingrese a nuestra sección de contacto y realice su pedido.
