CONVERTIDORES DE TENSION
SERIE CCA
Convertidores de corriente continua para montaje en panel vertical, en tableros eléctricos.
Se aplican tanto para el campo industrial, informático o de comunicaciones.
Una amplia gama de tensiones de entrada, salida y de potencia de trabajo. Se caracterizan por su alto rendimiento y buena regulación de salida.
Ver PDF
Entrada:Tensión de entrada nominal (12...250 Vcc)+25% -20%.
Protecciones: Contra transitorios, Clase D, según E DIN VDE 0675.PG.PR.1189.
Por límite de corriente pico de arranque. Fusible interno en entrada.
Conexiones:Por bornera enchufable polarizada en panel frontal, +, - y T.
Salida:Tensión y corriente según tabla.
Regulación:< +/-1 %.
Ripple sofométrico:<2 mVpso.
Protecciones: Por sobrecarga y/o cortocircuito, por límite de corriente.
Por sobre tensión, por autobloqueo. Repone al apagar línea o retorno situación normal.
Conexiones:Por bornera enchufable polarizada en panel frontal, +, - y T.
Señalización luminosa:Led de salida presente en panel frontal.
Teleseñal:De falla línea o convertidor por contacto seco. (opcional, agregar sufijo F).
Temperatura ambiente de trabajo:-15ºC a 45 ºC.

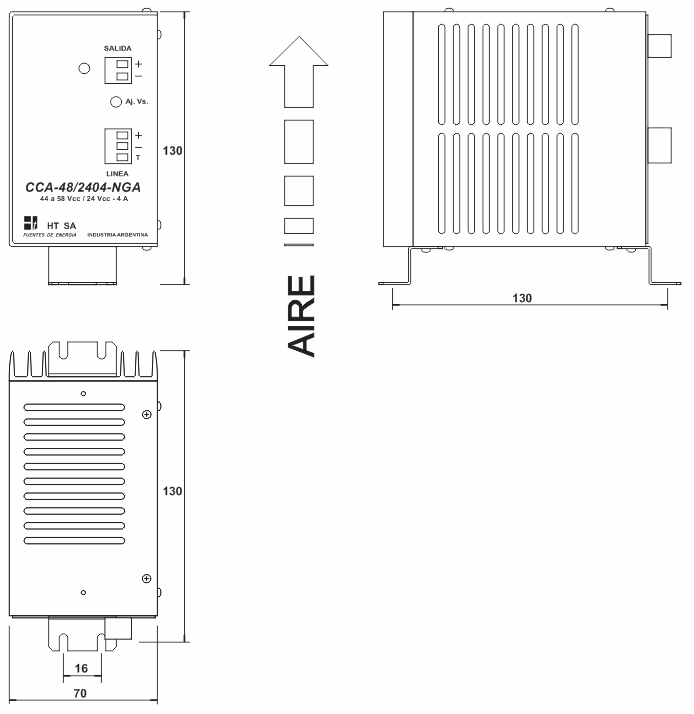

Dimensiones:Alto: 110 mm; Ancho: 70 mm; Profundidad: 140 mm; Para tablero.

V Nominal Entrada Modelo V Salida Aj Mínimo I Máxima P Máxima
Vcc Vcc Vcc Amp WatTs
12 CCA-12/0506-NGA 5,0 +/-1 6,0 30
12 CCA-12/1202-NGA 12,0 +/-2 2,0 25
12 CCA-12/2404-NGA 24,0 +/-2 4,0 100
24 CCA-24/0506-NGA 5,0 +/-1 6,0 30
24 CCA-24/1206-NGA 12,0 +/-2 6,0 75
24 CCA-24/2405-NGA 24,0 +/-2 5,0 125
24 CCA-24/4802-NGA 24,0 +/-2 2,0 100
48 CCA-48/0506-NGA 5,0 +/-1 6,0 30
48 CCA-48/1206-NGA 12,0 +/-2 6,0 75
48 CCA-48/2406-NGA 24,0 +/-2 6,0 125
48 CCA-48/4802-NGA 48,0 +/-2 2,0 100
48 CCA-48/110-01-NGA 110,0 +/-2 1,0 100
110 CCA-110/0506-NGA 5,0 +/-1 6,0 30
110 CCA-110/1206-NGA 12,0 +/-2 6,0 75
110 CCA-110/2406-NGA 24,0 +/-2 6,0 125
110 CCA-110/4802-NGA 48,0 +/-2 2,0 100
110 CCA-110/110-01-NGA 110,0 +/-2 1,0 100
Si el equipo que busca no se encuentra en el listado, ingrese a nuestra sección de contacto y realice su pedido.
