CARGADORES DE BATERIAS
SERIE FCB
Diseñados especialmente para uso en comunicaciones. Posee límite independiente de carga de batería. Operan con tensión e carga igual a la de flotación.
Es óptimo para sistemas con respaldo de baterías selladas en modo stand by. Alto rango de tensión de línea +/- 20%, con corte y reposición automática por red fuera de rango y admisión sin daño para el equipo entre 0 y 380 Vca.
Severas condiciones ambientales. Rango térmico ampliado y apto para trabajar en las condiciones más exigentes de clima y ambiente.
Ver PDF

Entrada: 208 a 240 Vca nominal, (176 a 264 Vca) - 47 a 63 Hz
108 a 127 Vca nominal, (90 a 138 Vca) - 47 a 63 Hz, agregando sufijo Y
Protecciones: Contra transitorios, Clase D, según E DIN VDE 0675.PG.PR.1189
Por línea fuera de especificaciones, por desconexión y reppocisión automática.
Por límite de corriente pico de arranque. Fusible interno en entrada de línea.
Conexiones:Por conector IEC320 en panel frontal, L, N y T

Salida:Tensión y corriente según tabla
Regulación:< +/-1 %
Ripple sofométrico:<2 mVpso.
Protecciones: Por sobrecarga y/o cortocircuito, por límite de corriente y fusible en batería.
Por sobre tensión, por autobloqueo. Repone al apagar línea o retorno situación normal.
Por inversión de polaridad de batería, con diodo y fusible.
Por descarga excesiva de batería, corte por batería baja, reposición automática.
Conexiones:Por bornera en panel frontal para consumo y batería
Señalización luminosa:Led de salida presente en panel frontal
Teleseñal:De falla línea o rectificador por contacto seco. (opcional, agregar sufijo F)

Temperatura ambiente de trabajo:-15ºC a 45 ºC

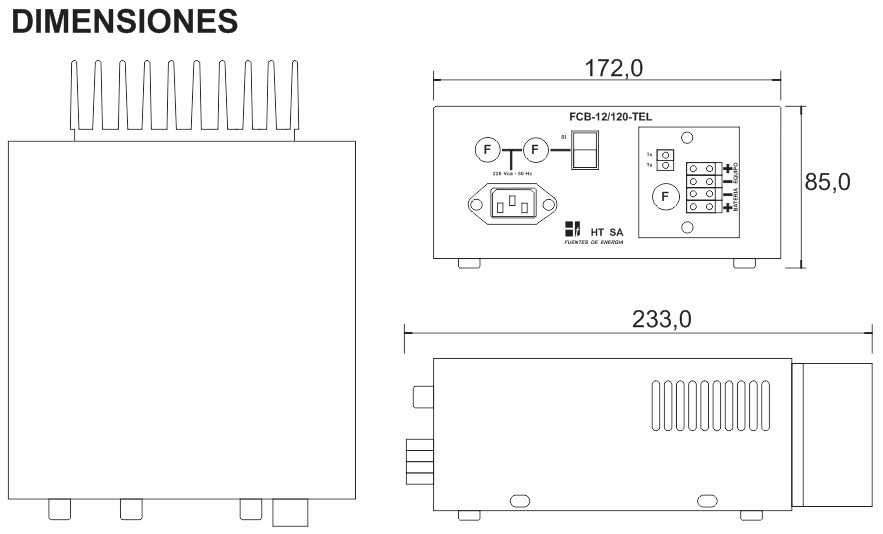

Dimensiones:Ancho: 172 mm; Alto: 85 mm; Profundidad: 233 mm.

V Nominal Batería Modelo V Salida Aj Mínimo I Máxima P Máxima LVD
Vca Vcc Vcc Amp WatTs Vcc
12 FCB-12/100-TEL 13,60 +/-1 7,5 110 11,0
12 FCB-12/120-TEL 13,60 +/-1 10,0 140 11,0
12 FCB-12/150-TEL 13,60 +/-1 15,0 210 11,0
24 FCB-24/100-TEL 27,20 +/-2 4,0 110 22,0
48 FCB-48/120-TEL 54,0 +/-2 3,0 180 44,0
48 FCB-48/150-TEL 54,0 +/-2 5,0 300 44,0

Fuente cargadora de baterías FCB-XX/250-COM
Características eléctricas similares a la anterior serie en el rango de 12 Vcc. Se distingue por su línea más baja y poder adaptarse para rack de 19". Su corriente de salida está potenciada para dar hasta 25 / 30 A en servicio 3:1. Posee control automático y manual de carga flote y fondo para baterías Pb-Ac.
Si el equipo que busca no se encuentra en el listado, ingrese a nuestra sección de contacto y realice su pedido.C
