CARGADORES DE BATERIAS
SERIE CB-FL MURAL
Cargadores de Batería para montaje en rack de 19" y 2U de altura.
Su aplicación es tanto para uso industrial, informático o de comunicaciones. Con la opción R pueden conectarse en modo 1 + 1 redundante.
Operan con tensión de carga igual a la de flotación, y es óptimo para sistemas con respaldo de baterías selladas en modo stand by.
Ver PDF

Entrada: 208 a 240 Vca nominal, (176 a 264 Vca) - 47 a 63 Hz
108 a 127 Vca nominal, (90 a 138 Vca) - 47 a 63 Hz agregando sufijo Y.
Protecciones: Contra transitorios, Clase D, según E DIN VDE 0675.PG.PR.1189
Por línea fuera de especificaciones, por desconexión y reposición automática.
Por límite de corriente pico de arranque. Fusible interno en entrada de línea.
Conexiones:Por bornera en panel frontal, L, N y T

Salida:Tensión y corriente según tabla
Regulación:< +/-1 %
Ripple sofométrico:<2 mVpso.
Protecciones: Por sobrecarga y/o cortocircuito, por límite de corriente y fusible en batería.
Por sobre tensión, por autobloqueo. Repone al apagar línea o retorno situación normal.
Por inversión de polaridad de batería, con diodo y fusible.
Por descarga excesiva de batería, corte por batería baja, reposición automática.
Conexiones:Por bornera en panel posterior para consumo y batería
Señalización luminosa:Con leds en panel frontal de encendido, batería en descarga y avería.
Teleseñal:De falla línea y avería, por contacto seco y aislados.

Temperatura ambiente de trabajo:-15ºC a 45 ºC

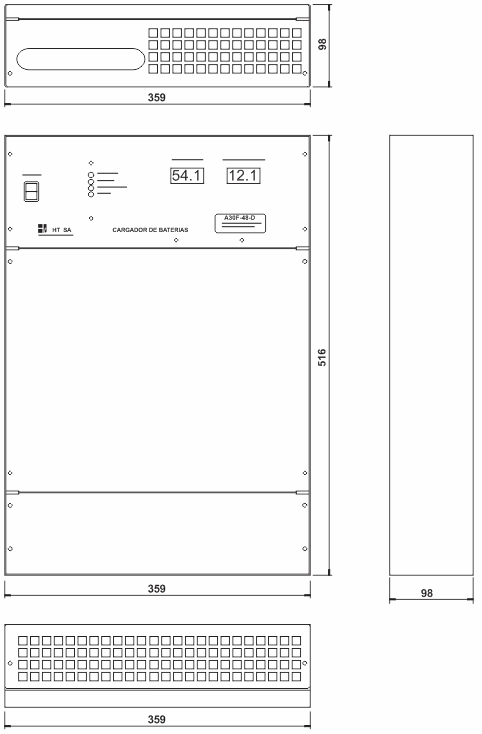

Dimensiones:Gabinete para rack de 19" y 2 U de alto.

V Nominal Batería Modelo V Salida Aj Mínimo I Máxima P Máxima LVD Ventilación
Vca Vcc Vcc Amp WatTs Vcc
24 A30FL-24 27,20 +/-2 30,0 900 22,0 Natural
24 A45FL-24 27,20 +/-2 45,0 1350 22,0 Natural
24 A60FL-24 27,2 +/-2 60,0 1800 22,0 Forzada int.
24 A80FL-24 27,2 +/-2 80,0 2400 22,0 Forzada int.
48 A15FL-48 54,0 +/-2 15,0 450 44,0 Natural
48 A25FL-48 54,0 +/-2 25,0 600 44,0 Natural
48 A30FL-48 54,0 +/-2 30,0 750 44,0 Forzada int.
48 A40FL-48 54,0 +/-2 40,0 900 44,0 Forzada int.
Si el equipo que busca no se encuentra en el listado, ingrese a nuestra sección de contacto y realice su pedido.
