CARGADORES DE BATERIAS
SERIE CBB
Cargadores de Batería para montaje en panel vertical, en tableros eléctricos.
Su aplicación es tanto para uso industrial, informático o de comunicaciones.
Operan con tensión de carga igual a la de flotación, y es óptimo para sistemas con respaldo de baterías selladas en modo stand by.
Ver PDF

Entrada: 208 a 240 Vca nominal, (176 a 264 Vca) - 47 a 63 Hz
108 a 127 Vca nominal, (90 a 138 Vca) - 47 a 63 Hz
Protecciones: Contra transitorios, Clase D, según E DIN VDE 0675.PG.PR.1189
Por límite de corriente pico de arranque. Fusible interno en entrada de línea.
Conexiones:Por bornera en panel frontal, L, N y T

Salida:Tensión y corriente según tabla
Regulación:< +/-1 %
Ripple sofométrico:<2 mVpso.
Protecciones: Por sobrecarga y/o cortocircuito, por límite de corriente y fusible en batería.
Por sobre tensión, por autobloqueo. Repone al apagar línea o retorno situación normal.
Por inversión de polaridad de batería, con diodo y fusible.
Por descarga excesiva de batería, corte por batería baja, reposición automática.
Conexiones:Por bornera en panel frontal para consumo y batería
Señalización luminosa:Led de salida presente en panel frontal
Teleseñal:De falla línea o rectificador por contacto seco. (opcional, agregar sufijo F)

Temperatura ambiente de trabajo:-15ºC a 45 ºC

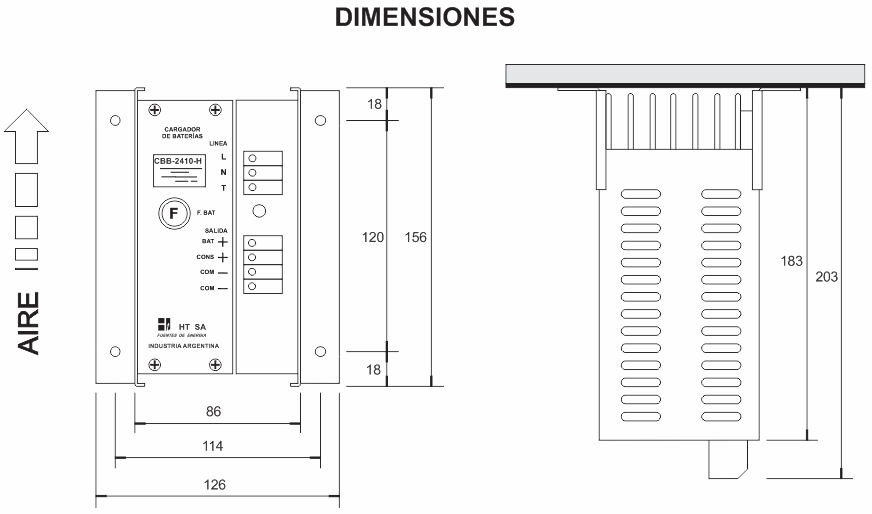

Dimensiones:Ancho: 86 mm; Alto: 156 mm; Profundidad: 204 mm. Para tablero ver fig. 1

V Nominal Batería Modelo V Salida Aj Mínimo I Máxima P Máxima LVD
Vca Vcc Vcc Amp WatTs Vcc
12 CBB-1210-H 13,60 +/-2 10,0 140 10,5
12 CBB-1215-H 13,60 +/-2 15,0 210 10,5
24 CBB-2405-H 27,20 +/-2 5,0 140 22,0
24 CBB-2410-H 27,20 +/-2 10,0 275 22,0
48 CBB-4805-H 54,0 +/-2 5,0 275 44,0
110 CBB-110-02-H 121,0 +/-2 2,0 245 99,0
Los modelos terminados en LTA están adaptados para funcionar en paralelo con cargadores de otro tipo, (tablero de arranque de grupo electrógeno, paneles solares, etc.). Poseen una salida para batería protegida por fusible, protección de conexión inversa por diodo fusible, diodo de bloqueo y teleseñal de cargador activo. Por su función intrínseca no tienen LVD.
12 CBB-1210-LTA 13,60 +/-2 10,0 140 -
12 CBB-1215-LTA 13,60 +/-2 15,0 210 -
24 CBB-2405-LTA 27,20 +/-2 5,0 140 -
24 CBB-2410-LTA 27,20 +/-2 10,0 275 -
48 CBB-4805-LTA 54,0 +/-2 5,0 275 -
110 CBB-110-02-LTA 121,0 +/-2 2,0 245 -
Si el equipo que busca no se encuentra en el listado, ingrese a nuestra sección de contacto y realice su pedido.
