CARGADORES DE BATERIAS
SERIE CBA
Cargadores de Batería para montaje en panel vertical, en tableros eléctricos.
Su aplicación es tanto para uso industrial, informático o de comunicaciones.
Operan con tensión de carga igual a la de flotación, y es óptimo para sistemas con respaldo de baterías selladas en modo stand by.
Ver PDF
Entrada:94 a 264 Vca (alimentación universal) 47 a 63 Hz
Protecciones: Contra transitorios, Clase D, según E DIN VDE 0675.PG.PR.1189
Por límite de corriente pico de arranque. Fusible interno en entrada de línea.
Conexiones:Por bornera enchufable polarizada en panel frontal, L, N y T
Salida:Tensión y corriente según tabla
Regulación:< +/-1 %
Ripple sofométrico:<2 mVpso.
Protecciones: Por sobrecarga y/o cortocircuito, por límite de corriente y fusible en batería.
Por sobre tensión, por autobloqueo. Repone al apagar línea o retorno situación normal.
Por inversión de polaridad de batería, con diodo y fusible.
Por descarga excesiva de batería, corte por batería baja, reposición automática.
Conexiones:Por bornera enchufable polarizada en panel frontal para consumo y batería
Señalización luminosa:Led de salida presente en panel frontal
Teleseñal:De falla línea o rectificador por contacto seco. (opcional, agregar sufijo F)
Temperatura ambiente de trabajo:-15ºC a 45 ºC

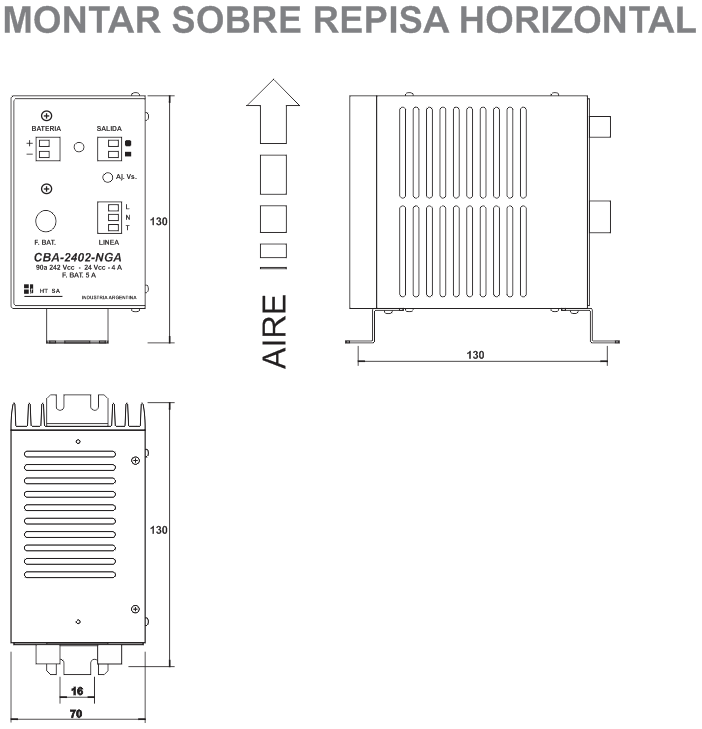

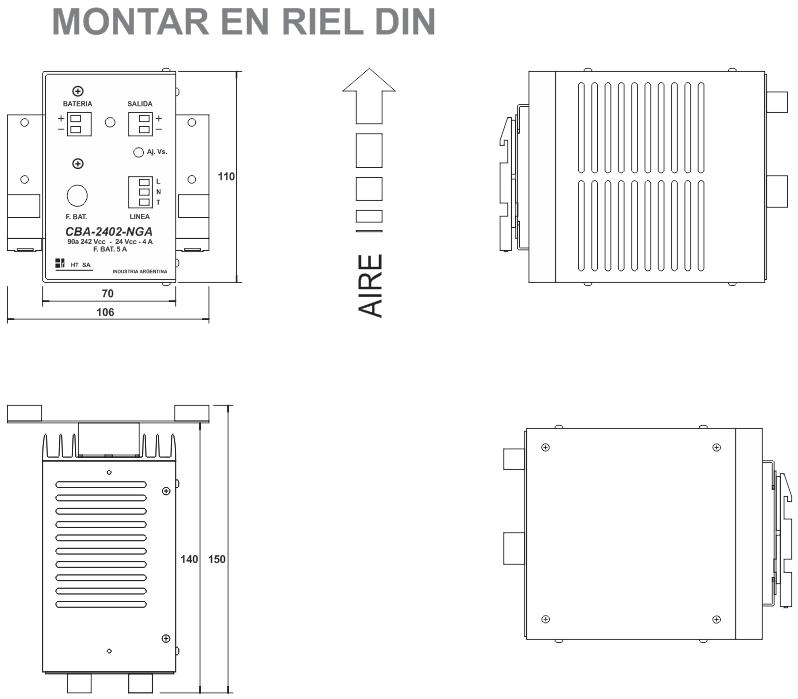

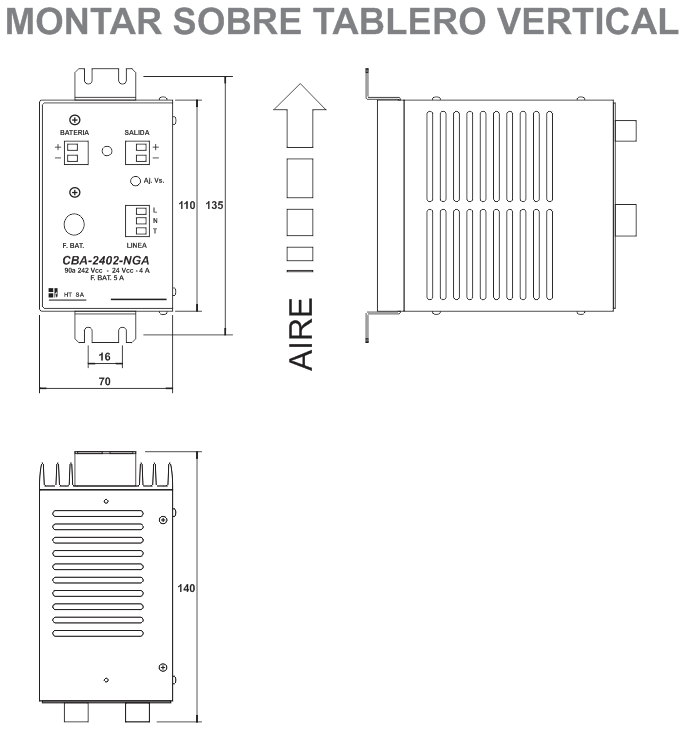

Presentación mecánica:Gabinete de acero, (110 mm x 70 mm x 140 mm), para tablero (ver fig. 1)

V Nominal Batería Modelo V Salida Aj Mínimo I Máxima P Máxima LVD
Vca Vcc Vcc Amp WatTs Vcc
12 CBA-1203-NGA 13,60 +/-1 2,0 45 10,5
12 CBA-1206-NGA 13,60 +/-1 6,0 86 10,5
12 CBA-1208-NGA 13,60 +/-1 8,0 118 10,5
24 CBA-2404-NGA 27,20 +/-2 4,0 118 22,0
24 CBA-2406-NGA 27,20 +/-2 6,0 176 22,0
48 CBA-4802-NGA 54,0 +/-2 2,0 112 44,0
48 CBA-4803-NGA 54,0 +/-2 3,0 170 44,0
110 CBA-110/01-NGA 121,0 +/-2 1,0 125 99,0
Si el equipo que busca no se encuentra en el listado, ingrese a nuestra sección de contacto y realice su pedido.
